Motorların çalışma sıcaklığı aralığı -40°C / +70°C dir.

Elektrik Girişi, monofaze 230V-50Hz (Kapasitör, fan gövdesi üzerindedir); Trifaze 400 V-50Hz

Montaj ayağı 4 farklı pozisyonda kullanılabilir.

Özel İstek: Fan çıkış ağzı, bağlantı flanşlı olarak verilebilir (B versiyon).

Özellikler ve Avantajlar

Titreşim Önleyiciler

Tüm motorlar , titreşim ve gürültü transferini azaltıcı, titreşim önleyici takozlarla desteklenmiştir.

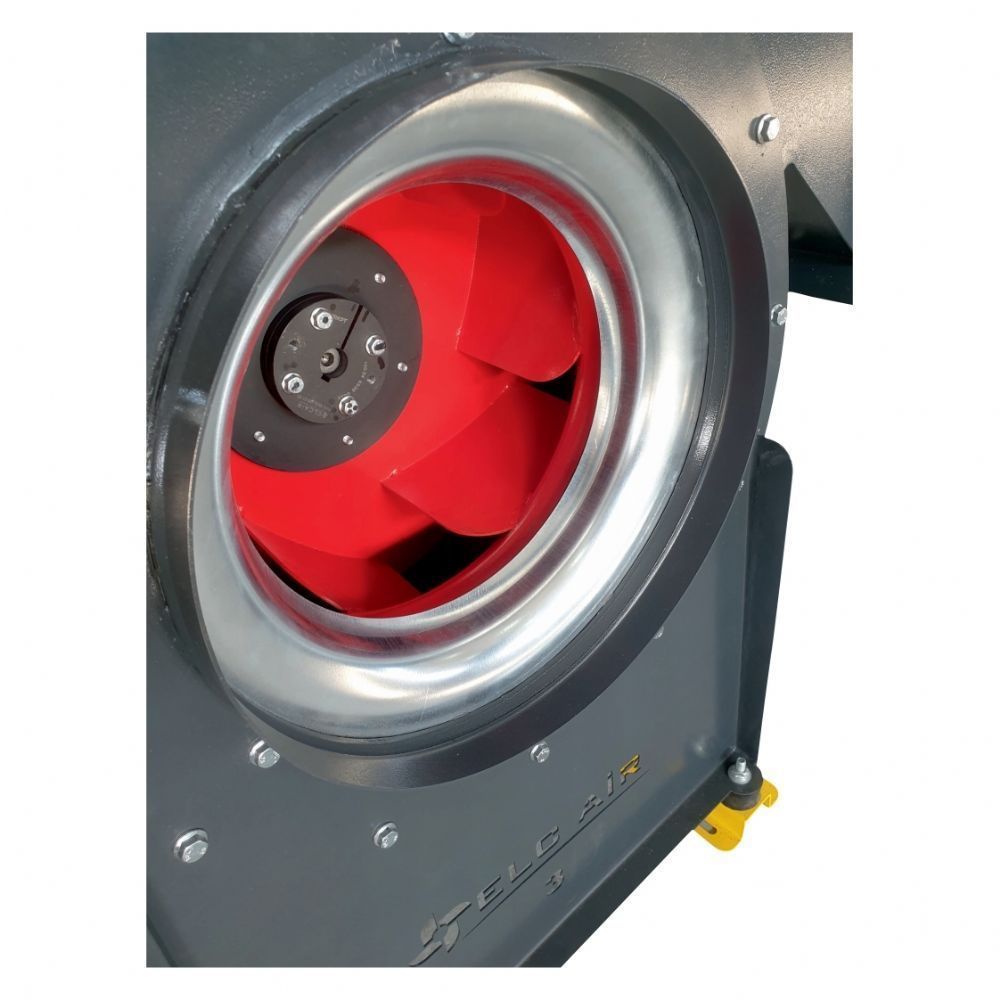

Dinamik Balanslı Fan Rotor

Fan rotoru, ISO 1940 standartlarına uygun olarak dinamik olarak balanslanmıştır. Titreşimsiz çalışır.

Fan nedir?  Ne işe yarar?  Hangi alanlarda hangi fanlar kullanılmalıdır?   Çeşitleri nelerdir?   Fanların seçimi, devir kontrolü, bakımı nasıl yapılmalıdır?

Fan ve Kullanım Alanları

Bir basınç farkı oluşturarak havanın akışını sağlayan cihazlara fan denir. Fanın hareketli elemanı olan kanatlar hava üzerinde iş yapar ve ona statik ve kinetik enerji kazandırır. Havaya kazandırılan bu statik ve kinetik enerjilerin birbirine oranı, fanın özelliklerine  bağlıdır.

Kullanım yerine göre fanlar;

Emme Fanı
Emme fanları çalıştıkları ortamların basıncını düşürerek görev yapar. İklmlendirmede iç-dış hava karışımı ile çalışan sistemlerdegereklidir. Bu fanlar, iklimlendirilen ortamdaki havanın uygun miktarda dönmesini sağlar. Artı basınç oluşturulan sistemlerdeemme fanları, basma fanlarından daha küçük debi ile çalışır.

Egzoz Fanı
İç-dış hava karışımı ile çalışan, ancak emiş fanı kullanılmayan sistemlerde bulunur ve alınan hava kadar dönüş havasının egzozedilmesini sağlar.Bu sistemlerde basma fanı, dış hava alınmayan durumda, sistemde oluşan statik basıncı karşılayacak şekildeseçilmelidir. Dış hava alınan durumda ise, egzoz fanı, alınan havadan biraz daha düşük miktarda dönüş havasını dışarıya atarakmahal içinde bir artı basınç oluşmasını sağlar.

Basma (Besleme ) Fanı
Bir hava kanalına bağlanan fan kanal içerisinde artı basınç oluşturur ve havanın hareketini sağlar. Bu tip fanlar basma fanıdır.


Fan Çeşitleri
Fanlar genelde havanın çark üzerinden akış doğrultusuna bağlı olarak aksiyal (eksenel) ve radyal tip olarak sınıflandırılır.

 Aksiyal (Eksenel) Tip Fanlar

Aksiyal tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yöndedir.Aksiyal tip fanlar pervane kanatlı tip, silindir kanat tip ve kılavuzlu silindir tip olmak üzere üç kısma ayrılır.
Pervane kanatlı tip: Alçak, orta ve yüksek basınçlı genel ısıtma, havalandırma ve klima uygulamalarında kullanılır.
Silindir kanat tip: Alçak ve orta basınçlı sistemlerde, kurutma ve boyama kabinlerinin egzozlarında kullanılır.
Kılavuzlu silindir tip: Alçak statik basınçlı, büyük hava debileri için kullanılır.
a.) Pervane kanatlı tip b.) Silindir kanat tip c.) Kılavuzlu silindir tip

Radyal Tip Fanlar

Radyal tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yönde olmayıp santrifüj (merkezkaç) kuvveti doğrultusundadır.Radyal tip fanlar radyal (eğimsiz) tip, öne eğimli kanatlı tip, geriye eğimli kanatlı tip ve aerodinamikkanatlı tip olmak üzere dört kısma ayrılır.
Radyal (eğimsiz) tip: Endüstriyel tesislerde malzeme nakli için veya yüksek basınçlı klima tesislerinde kullanılır.
Öne eğimli kanatlı tip: Alçak basınçlı havalandırma sistemlerinde, paket klima cihazları, ev tipi sıcak hava apareyleri ve fanlıserpantinlerde kullanılır.
Geriye eğimli kanatlı tip: Genel havalandırma sistemlerinde kullanılır.
Aerodinamik kanatlı tip: Genel havalandırma sistemlerinde, özellikle büyük hava debilerinde kullanılır.

 Kapasitelerine Göre Fan Çeşitleri

Blower’lar
4 000-1 700 000 m³/h ve 1 300-27 000 Pa kapasitelerinde profil kanatlı, tek veya çift emişli olarak üretilir. Çimento fabrikaları, kurutma, çeşitli kimyasal prosesler gibi
endüstrilerde, büyük miktarlardaki hava ve gaz akışlarını sağlamada ve pnomatik toz ve malzeme taşımada kullanılır.

Körükler
120-4 800 m³/h ve 1 500-20 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yakıt yakıcılara birinci (primer) havagöndermek için tasarlanır. Yüksek basınçlı
hava gerektiren diğer uygulamalarda da kullanılabilir

Yüksek Basınçlı Fanlar
400-80 000 m³/h ve 500-10 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Endüstriyel egzoz ve toz toplamasistemlerinde, pnomatik taşımada, sıcak gaz
naklinde ve yakıt yakıcılarda kullanılır.

Orta Basınçlı Fanlar
500-150 000 m³/h ve 400-5 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yukarıdakilere benzer endüstriyeluygulamalarda kullanılır.

Alçak basınçlı fanlar
400-250 000 m³/h ve 100-2 400 Pa kapasitelerinde merkezkaç ve eksenel (aksial) türlerde olabilir. İklimlendirme, havalandırma  ve  gaz nakli işlemlerinde kullanılır.

Fan Seçimi

Belirli bir hava dağıtım sisteminde fan seçimi yapılması için;
-Sistemin tamamen tasarlanmış olması, tüm elemanlarının ve boyutlarının belirlenmiş olması gereklidir.
-Hava miktarı (debisi) değerleri tespit edilmelidir.
-Kanal, menfez, panjur, damper, hava yıkayıcısı, filtre, ısıtıcı ve soğutucu serpantin gibi kısımlardaki basınç kayıpları toplanarak statik basınç tayin  edilmelidir.
- Bulunan bu karakteristiklere göre fan seçimi tercih edilen firma kataloglarından yapılır.

Fan Devir Kontrolü

Çoğu havalandırma iklimlendirme sistemlerinde, fanın bastığı hava miktarı, kısa veya uzun süreli olarak değişir. Hava debisindeki bu değişim aşağıdaki yöntemlerden birisi ile sağlanabilir.
- Fan hızını değiştirerek
-Fan kanatlarının eğimini değiştirerek (kanal tipi eksenel fanlarda)
-Fan girişini, ayarlanabilir ve kontrol edilebilir kanatlarla kısarak
-Fan çıkışını ayarlanabilir damperler ile kısarak

Merkezkaç ya da Santrifüj olarak da adlandırılan Radyal Fan, havanın bu pervanenin bir ya da iki tarafından emilmesi ve pervaneden basılan havanın salyangoz şeklinde olan çıkış ağzından dışarı atılması işlevini görür. Bu fan modeli basınç farkının oluşmasını sağlayarak oluşan havanın eksenel yönde değil merkezkaç doğrultusunda olmasını sağlar.

Endüstriyel alanda kullanımına sık rastlanmakta olan Radyal Fan aynı zamanda ticari alanlarda da lokal soğutma uygulamaları yada ısıtma sistemlerinde ideal sonuçların alınmasına destek olur. Endüstriyel sistemlerde toz toplama sistemi yada soğurtma sistemi içinde kullanılan önemli bir ekipman olarak da yer alıyor.

Düşük ses seviyesi ile çalışan Radyal Fan ayrıca yüksek verim alınmasını sağlıyor. Basınç farklı oluşturma prensibine göre çalışan fan, ev klima sistemleri, fabrika ve benzeri alanlarda genel havalandırma sistemi, yüksek basınca sahip olan klima gibi birçok farklı alanda kullanıma sahiptir. Ser Rezistans farkı ile sahip olacağınız ürün makine soğutmasında, katı yakıtta sahip olan kazanlarda, plastik enjeksiyon makinelerinde, dc motor soğurmasında son derece etkindir.
